Заказчик
|
ОАО «Щекиноазот»
|
Описание объекта
|
Объединенная Химическая Компания «Щекиноазот» является коммерческой компанией, представляющей интересы крупных химических предприятий России, специализирующихся на производстве продуктов основной промышленной химии, инженерных пластиков, синтетических нитей, специальных и потребительских продуктов.
|
Постановка задачи
|
Создание АИИС «под ключ»:
- Проведение полного предпроектного обследования
- Замена существующих счетчиков на счетчики EPQS
- Поверка трансформаторов тока и напряжения
- Изготовление, поставка и монтаж на ПС шкафов учета АИИС
- Прокладка интерфейсных кабелей от счетчиков до шкафов УСПД
- Установка сервера АПК «Телескоп» для обеспечения сбора данных
- Организация каналов передачи данных в НП «АТС», РДУ
- Проведение опытной эксплуатации АИИС
- Проведение испытаний АИИС на соответствие требованиям ОРЭ
|
Создание и согласование документации в составе:
|
- Техническое задание
- Технорабочий проект
- Опросные листы
- Методика выполнения измерений
- Алгоритм расчета потерь от точки поставки до точки измерения
- Программа и методика испытаний
- Оформление паспортов-протоколов и актов ревизии измерительных комплексов
|
Исходные данные
|
Учет электроэнергии производится в 53 точках измерения, расположенных на 9 подстанциях. Уровень напряжения в точках коммерческого учета 110, 6, 0.4 кВ. На момент начала работ на объекте была установлена система на базе контроллеров Сикон С1. На присоединениях были установлены как электронные, так и индукционные счетчики типа СЭТ-4ТМ.02.2, ЦЭ6805, ЦЭ6811, СЭТА-1/1, СЭТР-1/1, САЗУ И670М, СР4У 673М. Исходная система коммерческого учета требованиям ОРЭ не соответствовала, техническая документация отсутствовала.
|
Структура модернизированной АИИС
|
АИИС создается по трехуровневой архитектуре с установкой шкафа УСПД (ТК16L) на каждой подстанции. Существующие счетчики заменяются на счетчики EPQS. Информация со счетчиков по интерфейсу RS-485 поступает на контроллер TK16L. Затем с помощью аппаратуры связи (основной канал: выделенные линии связи, резервный канал: стационарный беспроводной GSM терминал) происходит передача на верхний уровень системы. Верхний уровень представлен сервером сбора данных с ПО «Телескоп+», сервером базы данных, модемами приема/передачи данных с уровня объектов, а также АРМом оперативного контроля за потреблением энергии. Связь с АРМом осуществляется по локальной сети предприятия.
|

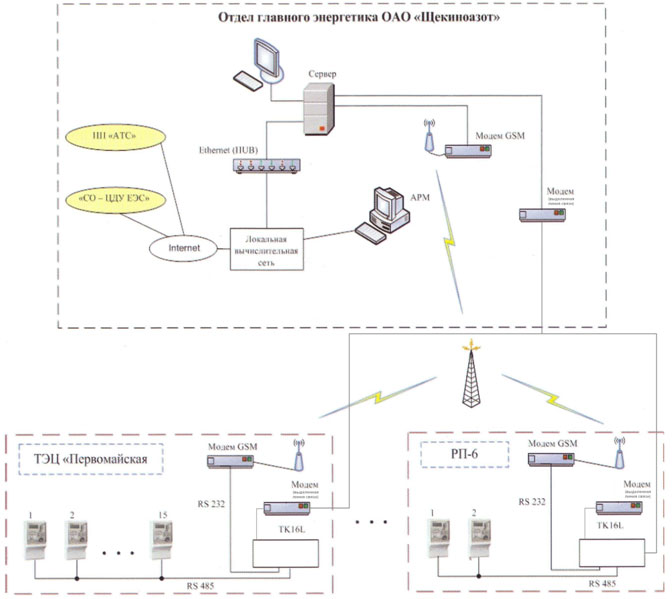

Структурная схема сбора данных на подстанциях
|
